ピンアサイン画像を自作する方法を探してみた
電子部品のピンアサインを確認する際、ショップの掲載画像が参考になりますが、そのまま転用すると著作権的に問題がある可能性があります。そのため、自分で作成できるツールを探してみることにしました。
ピンアサイン画像を作成できるツールを調査
以下のツールを試してみました。
- Graphical_Datasheets（https://github.com/sparkfun/Graphical_Datasheets）
- GenPinoutSVG（https://github.com/stevenj/GenPinoutSVG/tree/master）
Graphical_Datasheetsからインスパイアされたプロジェクト - ic-pinout-diagram-generator（https://github.com/cmfcmf/ic-pinout-diagram-generator）
ブラウザ上で各種ピンアサインを閲覧できるもの。ピンの番号が左上から反時計回りで決まっていた（もしかしたら変えられるかも？）ので、断念 - Pinout.xyz（https://github.com/pinout-xyz/Pinout.xyz）
画像のピンと対応するようにピンアサインが並んでほしかったので思ってたのと違う
GenPinoutSVGが最も想定に近い動作をした
これらのツールを試した結果、GenPinoutSVGが最も求める動作に近いことがわかりました。
このツールは、CSVファイルにピンアサインの情報を書き込むことで、SVGフォーマットのピンアサイン画像を生成できます。手軽にカスタマイズが可能で、シンプルな構造のため扱いやすい点が魅力です。
GenPinoutSVGの使い方
GenPinoutSVGには以下のpython3ライブラリが必要です。
svgwrite==1.2.1(Graphical_Datasheetsで要求されていたバージョンで動いた) docpt wand
さらに、以下のubuntuパッケージもインストールする必要があります。
sudo apt install libmagickwand-dev
インストールが完了したら、ピンアサインの情報が書かれたcsvファイルを指定して実行すると、svgディレクトリ内に同じファイル名のsvgファイルが作成されます
python3 GenPinoutSVG.py data/RP2040-zero.csv
LABELS,DEFAULT,TYPE,GROUP,Name, Official Name, GPIO, Analog 1, Analog 2, RTC, Func 1, Func 2, Func 3 BORDER COLOR, grey BORDER WIDTH, 2 BORDER OPACITY, 1 # FILL COLOR, white, white, white, white, deepskyblue, black, yellow, green, cornflowerblue, plum, yellow, grey FILL COLOR, white, white, white, white, deepskyblue, gray, yellow, limegreen, cornflowerblue, plum, yellow, grey OPACITY, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1, 1 FONT , Rubik, , , Work Sans, Work Sans FONT SIZE , 25, , , 25, 25 # FONT COLOR , black, , , , , white FONT COLOR , black, , , , , FONT SLANT , normal , , , , , FONT BOLD , 700 , , , 700 FONT STRETCH , normal # FONT OUTLINE , yellow , , , , blue FONT OUTLINE , black , , , , FONT OUTLINE THICKNESS, 0.1 BOXES, STD, , , PIN BOX, NAME BOX, SKEWED, SKEWED, SKEWED, SKEWED, SKEWED, SKEWED, SKEWED TYPE, IO, black, 1 TYPE, INPUT, black, 1 TYPE, OUTPUT, black, 1 WIRE, DIGITAL, black, 1, 5 WIRE, PWM, black, 1, 5 WIRE, ANALOG, black, 1, 5 WIRE, HS-ANALOG, black, 1, 5 WIRE, POWER, black, 1, 10 GROUP, ESP32 VSDIO, fuchsia, 0.5 GROUP, ESP32 RTC, chartreuse, 0.5 GROUP, ESP32 VIO, deepskyblue, 0.5 GROUP, SAML21 VDDANA, khaki, 0.5 GROUP, SAML21 VDDIO, khaki, 0.5 GROUP, COMBINED, chocolate, 0.5 GROUP, POWER, black, 0 GROUP, NONE, grey, 0.1 BOX, STD, black, 1, white, 0, 1, 100,55,2,2,0,0 BOX, PIN BOX, black, 1, white, 0, 1, 80, 55, 5, 5, -10, 0 BOX, NAME BOX, black, 1, white, 0, 1, 125, 55, 5, 5, -10, 0 BOX, SKEWED, black, 1, white, 0, 1, 125,55,5,5,-10,0 BOX, PAGE BORDER, black, 1, white, 1, 50, 100,100,0,0,0,0 BOX, DETAIL BOX, darkblue, 1, white, 0, 3, 250, 200, 15,15,0,0 TEXT FONT, PowerPin, Dejavu Sans, 25, , black, normal, bold, normal TEXT FONT, Heading, BenchNine, 50, , black, normal, 700, normal PAGE, A4-L DPI, 300 DRAW # Load up the fonts we use GOOGLEFONT,"https://fonts.googleapis.com/css?family=BenchNine:300,400,700|Pragati+Narrow:700|Rubik|Ruslan+Display|Work+Sans:700,800,900″ # Draw a border on the page BOX, PAGE BORDER, 0,0, 100%, 100% # Left Side Pins ANCHOR, 1000,100 PINSET, LEFT, PACKED, CENTER, CENTER, 74.75, 30, 45, 60, 10, 0 PINTEXT, POWER, OUTPUT, POWER, 5V, PowerPin, PINTEXT, POWER, IO, POWER, GND, PowerPin, PINTEXT, POWER, OUTPUT, POWER, 3.3V , PowerPin, PIN, POWER , IO,,GP29,ADC3,,,,,,, PIN, POWER , IO,,GP28,ADC2,,,,,,, PIN, POWER , IO,,GP27,ADC1,,I2C1 SCL,,,,, PIN, POWER , IO,,GP26,ADC0,,I2C1 SDA,,,,, PIN, POWER , IO,,GP15,,SPI1 SCK,I2C1 SDA,,,,, PIN, POWER , IO,,GP14,,SPI1 TX,I2C1 SDA,,,,, # Right Side Pins ANCHOR, 1100,100 PINSET, RIGHT, PACKED, CENTER, CENTER, 74.75, 30, 45, 60, 10, 0 PIN, POWER , IO,,GP0,,SPI0 RX,I2C0 SDA,UART0 TX\\n(def.),,,, PIN, POWER , IO,,GP1,,SPI0 CSn,I2C0 SCL,UART0 RX\\n(def.),,,, PIN, POWER , IO,,GP2,,SPI0 SCK,I2C1 SDA,,,,, PIN, POWER , IO,,GP3,,SPI0 TX,I2C1 SCL,,,,, PIN, POWER , IO,,GP4,,SPI0 RX,I2C0 SDA,UART1 TX,,,, PIN, POWER , IO,,GP5,,SPI0 CSn,I2C0 SCL,UART1 TX,,,, PIN, POWER , IO,,GP6,,SPI0 SCK,I2C1 SDA,,,,, PIN, POWER , IO,,GP7,,SPI0 TX,I2C1 SCL,,,,, PIN, POWER , IO,,GP8,,SPI1 RX,I2C0 SDA,UART1 TX,,,, PIN, POWER , IO,,GP9,,SPI1 CSn,I2C1 SCL,UART1 TX,,,, PIN, POWER , IO,,GP10,,SPI1 SCK,I2C1 SDA,,,,, PIN, POWER , IO,,GP11,,SPI1 TX,I2C1 SCL,,,,, PIN, POWER , IO,,GP12,,SPI1 RX,I2C0 SDA,UART0 TX,,,, PIN, POWER , IO,,GP13,,SPI1 CSn,I2C0 SCL,UART0 TX,,,, # Right Side Pins ANCHOR, 2100,100 PINSET, RIGHT, PACKED, CENTER, CENTER, 74.75, 30, 45, 60, 10, 0 PINTEXT, POWER, IO, POWER, GND, PowerPin, PIN, POWER , IO,,GP25,,,,,,,, PIN, POWER , IO,,GP24,,,,,,,, PIN, POWER , IO,,GP23,,,,,,,, PIN, POWER , IO,,GP22,,,,,,,, PIN, POWER , IO,,GP21,,,I2C0 SCL,,,,, PIN, POWER , IO,,GP20,,,I2C0 SDA,,,,, PIN, POWER , IO,,GP19,,SPI0 TX,I2C1 SCL,,,,, PIN, POWER , IO,,GP18,,SPI0 SCK,I2C1 SDA,,,,, PIN, POWER , IO,,GP17,,SPI0 CSn,I2C0 SCA,UART0 RX,,,,

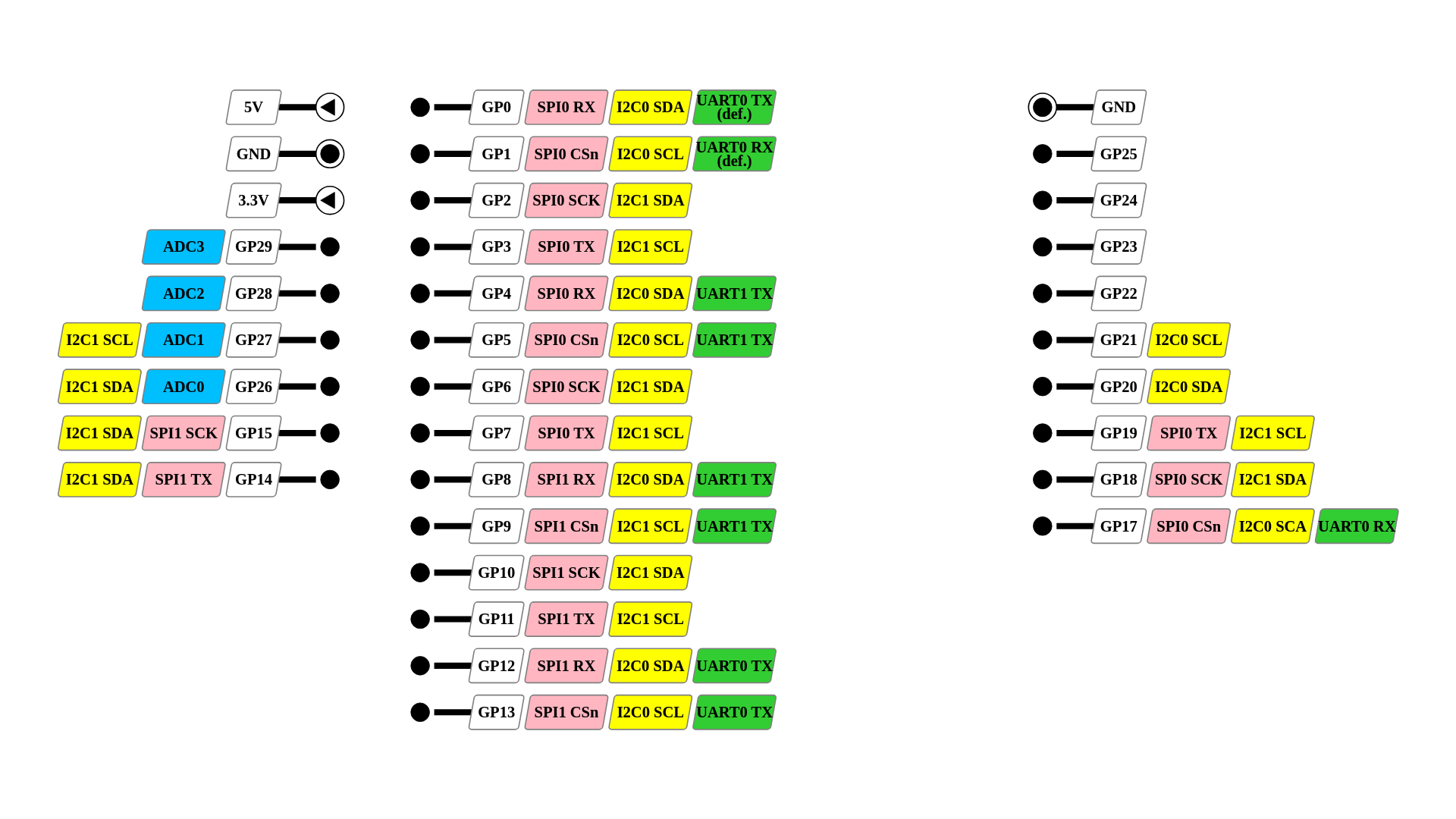

作成されたSVG画像が以下となります。

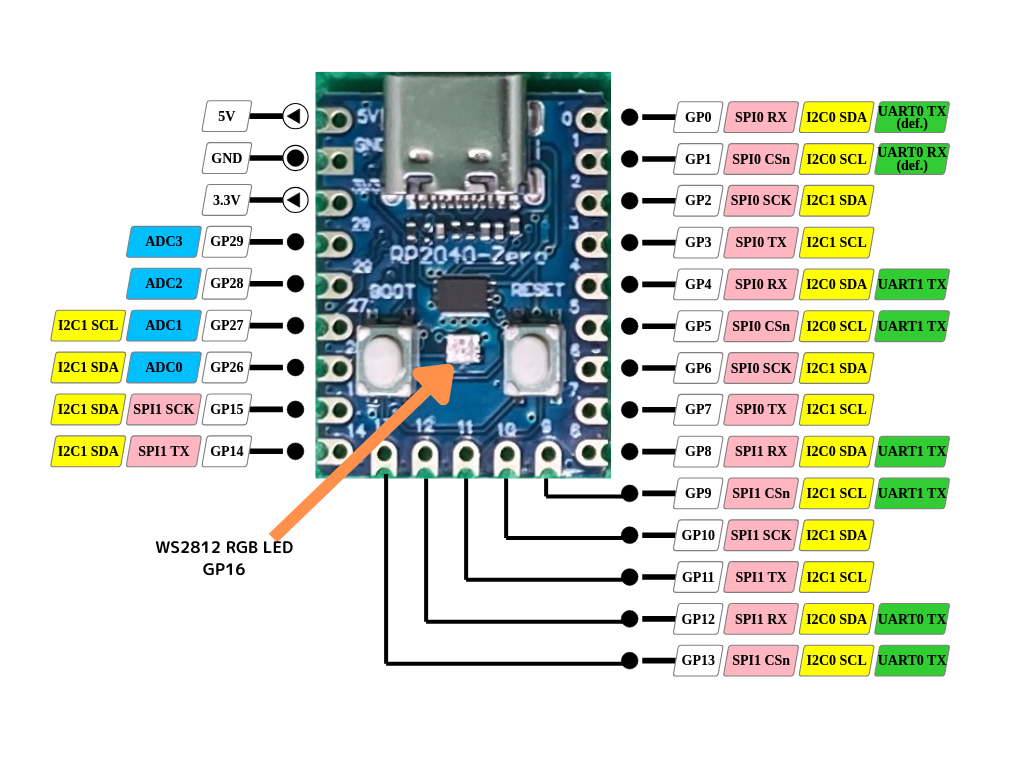

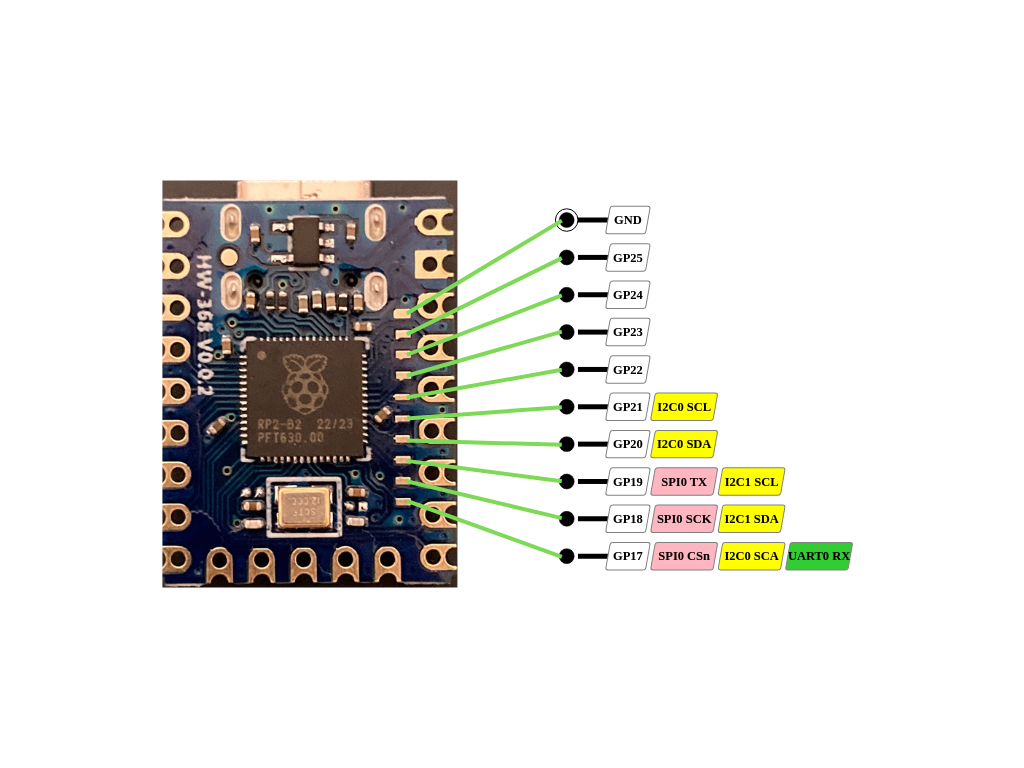

写真にSVG画像を重ねる
作成したSVG画像を、電子部品の実際の写真に重ねることで、視覚的にピンアサインをわかりやすくしました。これにより、より直感的にピン配置を理解できるようになります。画像の重ね合わせなどはcanvaを使用しました。
さらに良いツールがあるかも？
ただし、GenPinoutSVGは現在メンテナンスが止まっているようです。これより新しく、より使いやすいツールがある可能性があります。
特に、CSVではなくJSONやYAMLでピン情報を記述できるものがあれば、より柔軟にデータ管理できるので、そのようなツールがないか引き続き調査したいと思います。
今後、新たなツールを見つけたら、また紹介したいと思います。
